Видео балуни. Задължителен аксесоар при пренос на видео по усукана двойка.
Миналата седмица се опитахме да ви запознаем с качествата на аналоговите системи за видеонаблюдение при окабеляване с UTP Cat5 кабел.
Достатъчно ли е обаче само да пуснем кабелните трасета с LAN кабел и да свържем охранителните камери към DVR рекордера? Ще заработи ли коректно видеонаблюдението и ще получим ли добър видео сигнал?
И отговорът на тези въпроси е НЕ, не е достъчно! Какво ни трябва тогава?
За да изградим качествена система за видеонаблюдение с качествена и стабилна картина без смущения е необходимо да монтираме видео балуни.
За какво служат видео балуните?
Наименованието балун произлиза като съкращение от думите за балансиран и небалансиран сигнал /balun – balance+unbalance/. Видео балуна е един от най-важните съставни елементи при системите за видеонаблюдение изградени посредством LAN кабел, и служи за конвертиране на балансиран и небалансиран видео сигнал.
Каква е причината да използваме видео балуни в системите за видеонаблюдение?
С помощта на видео балуните можем да пуснем видео сигнал по UTP Cat5 кабел, без да се притесняваме, че ще имаме загуба на картина сега или при смущения появили се в последствие. Някои модели видео балуни също така са снабдени и със захранващи букси и позволяват преноса и на захранващо напрежение за охранителните камери.
Видео балуните се монтират по усукани двойки жици в двата края на Cat5 кабела и осигуряват безпроблемен трансфер на видео сигнал между камерите за видеонаблюдение и DVR рекордера, или директно до телевизор или монитор.
Видове видео балуни използвани при изграждането на системи за видеонаблюдение с аналогови камери.
На пазара се предлагат различни видове и модели балуни, но най-основно можем да ги разделим на Актвивни, Пасивни, Балуни със захранване и Многоканални видео балуни/multi-camera baluns/.
Активни видео балуни.
Активните балуни се използват за усилване на видео сигнала преминаващ по усукана двойка. С тяхна помощ могат значително да се увеличат стандартно достиганите разстояния за пренос на данни при монтаж на охранителни камери на отдалечени места. По-особеното при активните балуни е, че трябва да се свържат с отделно захранване.
Активните балуни могат да се използват в комбинация с пасивен или активен балун в другия край на кабелното трасе (откъм камерата). Разликата идва в дължината достигнатото разстояние. При използване на комбинация активен – пасивен балун можем да достигнем максимални 500-600 метра, докато при комбинация с два активни балуна максималното разстояние е до 1200 метра.

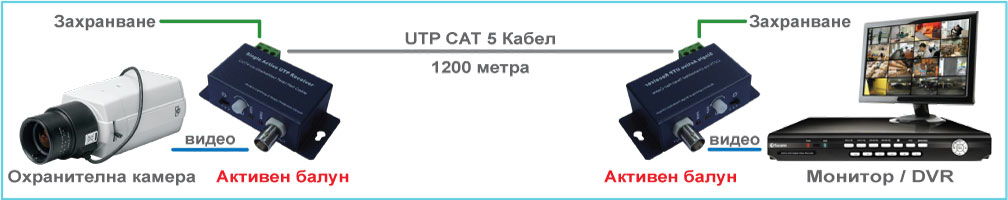

Илюстративна картинка: Пренос на видео сигнал на разстояния до 1200 метра с помощта на активни балуни.
Пасивни видео балуни.
Пасивните балуни не се захранват отделно и могат да достигат максимални разстояния на кабелните трасета до около 400 метра. Пасивните балуни предават сигнал само по една от четирите усукани двойки на Lan кабела. Свързването на балуна с кабела най-често става посредством винтови клеми. От другата страна на балуна има BNC конектор, чрез който се свързва към охранителна камера, DVR рекордер, монитор и др.

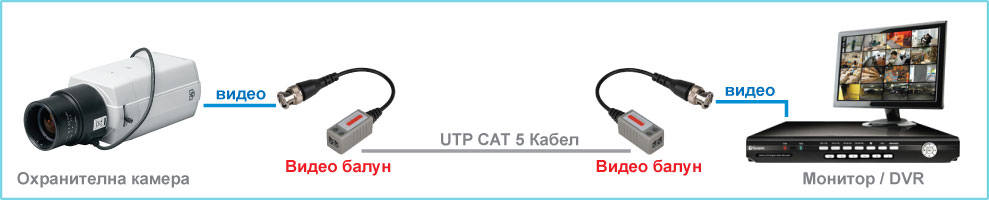

Илюстративна картинка: Пасивни балуни осъществяващи пренос на видео сигнал по усукана двойка.
Балуни със захранване.
Захранващите балуни освен видео сигнал могат да пренасят и захранващо напрежение за камерите. В единия си край тези балуни имат BNC конектор и захранваща букса, а в другия край най-често са с винтови клеми. Има модели, които вместо винтови клеми са снабдени с RJ-45 конектор.
Съществен недостатък е, че при тези балуни дължината на пренасяне на дванайсетте волта захранване (12v DC) е по-малка отколкото дължината на видео сигнала.

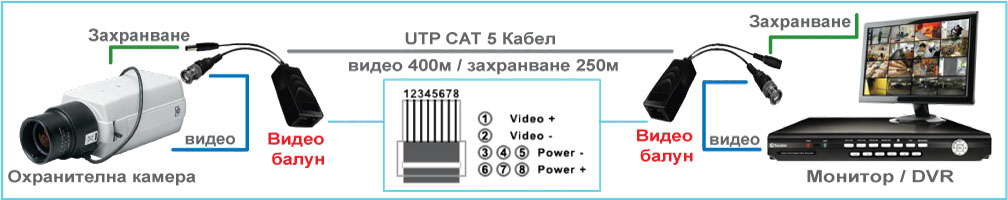

Илюстративна картинка: Видео балуни със захранваща букса осигуряващи трансфера на видео сигнал и захранване за камерата.
Многоканални видео балуни /multi-camera baluns/.
Многоканалните балуни позволяват свързване на до четири камери едновременно по всяка една от осуканите двойки на Lan кабела. Използват се основно за пренос на видео сигнал за камери разположени в близост една до друга.

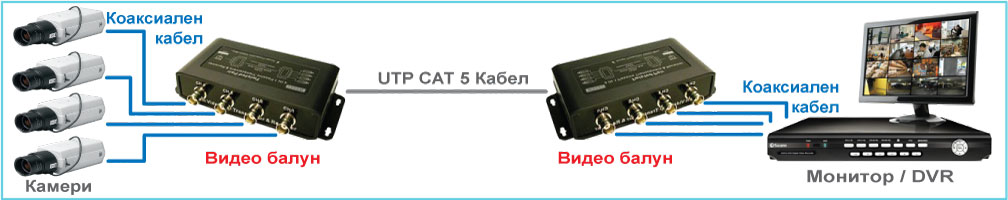

Илюстративна картинка: Многоканални видео балуни за монтаж на до четири камери на близко разстояние една от друга.
Заключителни думи.
Използването на видео балуните е задължителен аксесоар съпътстващ монтажа на аналогови системи за видеонаблюдение с UTP Cat 5 кабел. При правилен подбор според дължината на кабела и спецификацииите на видеонаблюдението, балуните ще ни спестят пари за кабел, време за монтаж и окабеляване, и освен това ще ни дадат така необходимото качество на картината.
И така, какви видео балуни ще изберете зависи от това, на какво разстояние искате да монтирате камерите от записващото устройство.
Не забравяйте обаче, че при аналоговите системи за видеонаблюдение, може да се използва и коаксиален кабел, за който не са необходими никакви преобразуватели. В този ред на мисли, макар и с по-скъпа себестойност, окабеляването с коаксиален кабел може да излезе по-евтино при къси трасета.
