Окабеляване на охранителни камери за видеонаблюдение с UTP CАТ5 кабел.
Искате да си монтирате камери за видеонаблюдение?
Чудесно! Но знаете ли какъв кабел можете да използвате?
Ако ще монтирате IP камери, отговорът е лесен – ще използвате UTP Cat5 кабел. Но ако сте се спрели на аналогова технология, независимо дали става въпрос за стандартни CCTV камери или HD аналогови камери, тогава какъв кабел ще използвате за пренос на видеосигнала?
Въпросът е дали да използвате по-скъпия коаксиален RG59 кабел, или да използвате доста по-евтиния LAN кабел?
Днес ще се опитаме да ви помогнем да изберете!
Защо да монтирате аналогови камери за видеонаблюдение с LAN кабел?
Традиционните аналогови камери за видеонаблюдение все още са по-предпочитания избор за монтаж в системите за наблюдение. За окабеляване можем да използваме стандартен коаксиален RG59 кабел или Cat5 кабел (интернет кабел). Как да определим нашия избор?
Разбира се всичко опира до време и труд за окабеляване, крайна цена на системата и качество на изображението!
В сравнение с коаксиалния кабел, LAN кабела има предимство с по-ниската си цена и поддръжка на значително по-дълги трасета с помощта на видео балуни. Освен това LAN кабела съдържа четири усукани двойки кабели (UTP – Unshielded Twisted Pair), по които освен видео сигнал, също можем да пуснем аудио сигнал, сигнал за дистанционно управление (RS-485) и захранващо напрежение за камерата.
Също така погледнато с перспектива в бъдещето, използването на LAN кабел ще направи значително по-лесно надграждането от аналогово видеонаблюдение към система с IP видеонаблюдение.
Каква е дължината на предаване на видеосигнала?
Ако използвате пасивни видео балуни (според индивидуалните им спецификации), дължината на предаване на видео сигнал достига до около 300-350 метра. С колегите от SSTS Сервиз обаче избягваме да окабеляваме трасета по-дълги от 200 метра, с цел избягване на смущения.
С активни видео балуни, видеосигналът достига до над 1000-1200 метра дължина на кабела.
Пренос на захранващо напрежение по усукана двойка на UTP Cat5 кабел.
Стандартно повечето камери за видеонаблюдение се захранват с напрежение от 12 волта. При нормални разстояния до около 200-300 метра, преносът на 12 волта до камерата не би трябвало да е проблем.
Проблем би могъл да се получи при значително дълги трасета, тъй като напрежението може да отслабне значително и накрая на кабела да се окаже по-малко от необходимите 12 волта за захранване на камерата. В такива случаи могат да се използват различни решения за достигане на необходимото напрежение посредством специални мощни захранвания на постоянен или променлив ток, преобразуватели, конвертори до 12VDC и т.н. При много дълги трасета е възможно да се наложи пускането на отделен кабел за захранването на камерите.
Практиката показва, че при подобни ситуации решението винаги е индивидуално според конкретиката на обекта, разстоянията и разположението на камерите за видеонаблюдение.
Кога да използваме LAN кабел при монтажа на система видеонаблюдение?
С колегите от SSTS сервиз винаги решаваме този въпрос на място след оглед на обекта, на който ще се монтира система за видеонаблюдение.
Но какви са критериите, по които преценяваме?
Изборът на кабел не трябва да е просто лично предпочитание на „монтажника”!
Действително, при къси трасета коаксиалният кабел превъзхожда UTP кабела при аналоговите камери за видеонаблюдение. Там където няма никакви значителни електромагнитни полета, качеството на картината при коаксиалния кабел е по-добро и изображението е по-стабилно.
В случаите, когато трасетата за окабеляване са по-дълги, и/или има възможност за външни смущения, то тогава ще е по-подходяща употребата на UTP Cat5 кабел. Освен, че е по-евтин, LAN кабелът може да ни спести и още пари, защото можем да комбинираме различните видео и захранващи трасета само в няколко кабела. Както казахме по-горе, един кабел съдържа в себе си четири броя усукани двойки, по които могат да се пускат различни сигнали.
Относно цената, имайте в предвид, че при окабеляването с LAN кабел е необходимо монтирането на видео балуни в двата края на трасето (за всяка камера), което ще доведе до сравнително оскъпяване.

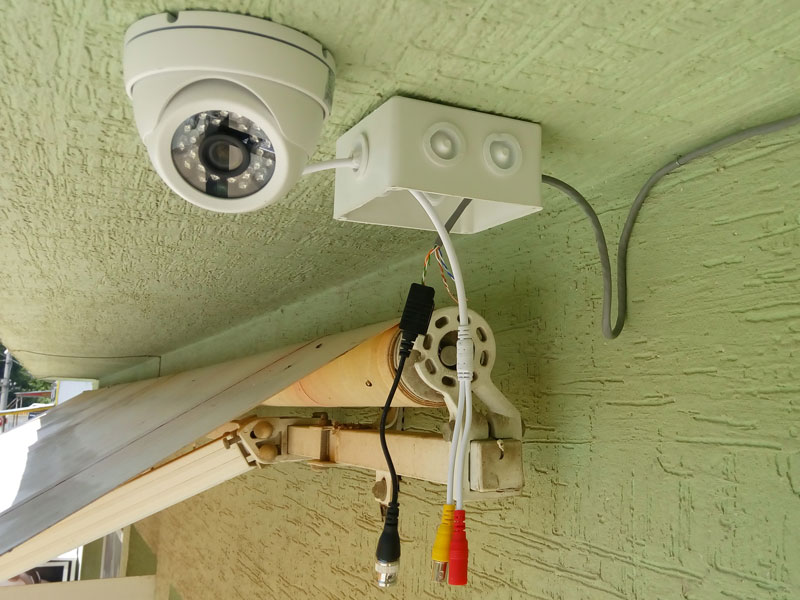

Илюстративна снимка: Монтаж и окабеляване на аналогова куполна камера с UTP Cat5 кабел. Към едната усукана двойка е свързан пасивен балун за стабилизиране на видео сигнала, а по останалите усукани двойки минава захранването за камерата. SSTS Сервиз.
Заключителни думи.
Изборът на кабел в системите за видеонаблюдение е също толкова важен, колкото и избора на самите камери.
Окабеляването на аналогови камери за видеонаблюдение посредством UTP Cat5 кабел, очевидно има своите предимства и недостатъци.
Ако имате свой собствен проект за изграждане и окабеляване на система за видеонаблюдение, преценявайте внимателно. Вземете в предвид дължината на кабелните трасета, евентуалните външни фактори на смущения, броя на камерите и възможността за комбиниране на трасетата в един кабел по усукана двойка.
Изгответе си предварителна стратегия за монтаж и окабеляване, която ще ви спести огромно количество време и усилия. Само така ще постигнете желаните резултати за качество и ще спестите пари.
